产品名称: 水喷射真空机组/真空泵,罗茨机组

发布日期: 2018-04-08

点击数: 385

询价: 点击产品询价

二维码:

简述: 聚丙烯水喷射真空机组/真空泵,罗茨机组

产品详情

一、设备特点:
CY型系列真空机组,采用防腐PP水箱,缓冲罐,RPP水冲泵,止回阀,蒸汽水喷射泵,罗茨真空泵组成各系列机组,结构紧凑,能耗低,真空高,可移动。
二、使用注意事项:
1、设备应安装在平整坚实基础上,保证设备的务重强度。
2、开机前水箱灌满水,打开水泵进水阀门。水泵严禁脱水空转及反转,以防损坏水源。
3、汽水串联机组应先启动水源,水喷射真空开始工作,然后打开蒸汽开关,蒸汽泵开始工作。罗茨—水喷射机组应先启动水源,水喷射真空开始工作,真空度到-0.092Mpa时,才能启动罗茨真空泵,低于真空-0.092Mpa,应立即停止罗茨真空泵工作,建议安装设备控制电器开关,便于操作。
4、使用时循环水箱应经常补充冷却水更换循环水,降低工作水温,严防循环水中有颗粒杂物。
5、设备停机时应先关闭蒸汽阀门,停止罗茨真空泵,打开真空罐上放空阀门,降低真空度。然后停止工作。否则产生倒吸及损坏设备。

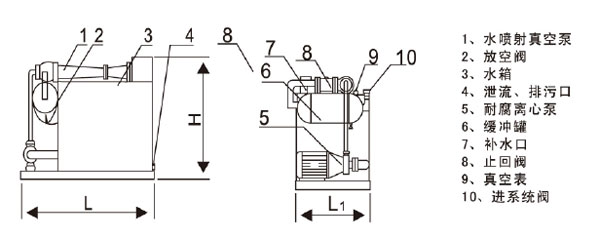

CYP-1卧式水喷射真空机组系列


型号
极限真空度
Mpa
保证真空度
Mpa
最大抽气量
m3/h
卧式机组外型尺寸
配套离心泵
型号
功率KW
CYP-1-20
0.0985
0.098
20
1100
800
800
SOFP-20
1.5
CYP-1-40
0.0985
0.098
40
1100
800
800
SOFP-22
2.2
CYP-1-60
0.0985
0.098
60
1600
1000
1200
SOFP-25
4
CYP-1-80
0.098
0.098
80
1600
1000
1200
SOFP-25
4
CYP-1-100
0.0985
0.098
100
1800
1000
1300
SOFP-30
4
CYP-1-120
0.098
0.097
120
2000
1000
1300
SOFP-30
4
CYP-1-160
0.0985
0.098
160
2000
1000
1300
SOFP-32
5.5
TCP-1-200
0.098
0.097
200
2000
1000
1300
SOFP-32
5.5
CYP-1-280
0.0975
0.0965
280
2500
1000
1300
SOFP-32
7.5
CYP-1-360
0.099
0.098
360
2500
1200
1300
SOFP-30
11
CYP-1-400
0.099
0.098
400
2500
1200
1400
SOFP-32
15
CYP-1-500
0.098
0.097
500
2500
1200
1400
SOFP-32
15
注:CY-1型成套机组底座采用钢架结构
注:CY-Ⅱ型成套机组底座采用全塑结构

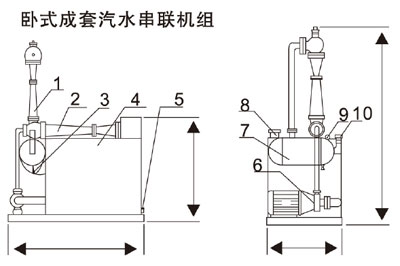

CYQ型汽——水串联喷射真空机组系列


1、蒸汽真空泵 2、水喷射真空阀 3、放空阀 4、水箱 5、泄流、排污口
6、耐腐离心泵 7、缓冲罐 8、补水口 9、系统连接阀


型 号
极限真
空度
mmHg
最大抽
气量
m3/h
蒸汽压力
Mpa
蒸汽耗量
kg/h
机组外型尺寸
蒸汽泵
高度
配套离心泵
型号
功率KW
CYQ-100
5
100
3
35
1800
1000
1300
1100
80FP-30
4
CYQ-120
5
120
3
35
2000
1000
1300
1100
80FP-30
4
CYQ-180
5
160
3
40
2000
1000
1300
1100
80FP-30
5.5
CYQ-200
5
200
3
40
2000
1000
1300
1100
80FP-30
5.5
CYQ-280
5
280
3
40
2500
1000
1300
1100
80FP-30
7.5
CYQ-360
5
360
3
45
2500
1200
1300
1100
100FP-30
11
CYQ-400
5
400
3
45
2500
1200
1400
1100
100FP-30
15
CYQ-500
5
500
3
50
2500
1200
1400
1100
100FP-30
15
注:(1)汽水串联规格分为:一级汽——水,二级汽——水,三级汽——水。
  (2)蒸汽泵喷咀材质为黄铜。
